TR-2B转矩转速采集仪
一、技术指标
1．转矩采集范围：0~50000Nm （由拉压传感器的量程确定）
2．转速采集范围：2~20000r/min。
3.转矩采集误差：小于0.1%
4．转速采集误差：小于0.1%
5．采样周期：1秒
6.消耗功率：小于10w
7．自动判别并显示正负转矩
8.安装方式：嵌入式；面板尺寸：305*118；开孔尺寸：290*100

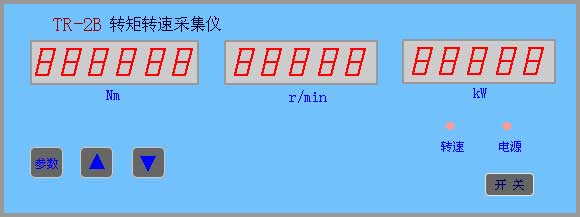

二、面板介绍
前面板配置了“参数”、“向上”、“向下”三只按键 ，以实现人机对话。
三、系统设置
该系统需设置如下参数：
1.转矩量程 2.转速传感器齿数 3.串口通信地址
四、工作原理
动力的转矩等于力臂的长度乘以力传感器所受的力；
动力的转速对应与转速传感器输出的脉冲数。
配套软件(选购)
顺泰国际

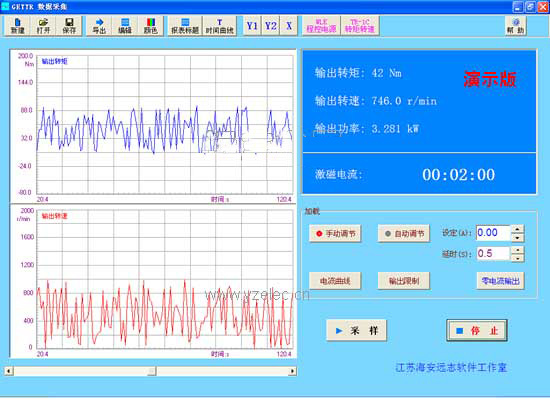

一、 GETTR 转矩转速数据采集软件界面

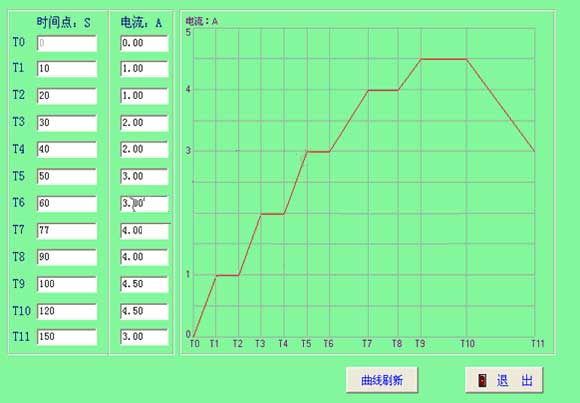

二、程控加载
需配接WLK-1B（或WLK-3B、WLK-5B）程控电源。
按照设定的激磁电流变化曲线加载。
需配接WLK-1B（或WLK-3B、WLK-5B）程控电源。
按照设定的激磁电流变化曲线加载。
三、软件说明
1. 系统通过1台TR-2B转矩转速采集仪采集被测设备的转矩和转速；用WLK-3B程控电源控制磁粉制动器对被测设备进行加载。
2. 所有仪器通过RS232（或RS485）总线与电脑连接，实现对被测设备的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线，以记录整过测试过程。
3. 以曲线的形式输出报表。
4. 测试数据可导出生成Microsoft Excel文件（*.xls），用于对采集数据的再处理。
